I.はじめに
A. LiFePO4 リチウム電池の概要とその特徴
- リン酸鉄リチウム電池としても知られるLiFePO4 リチウム電池は、さまざまな用途で広く使用されている充電式電池の一種です。
- これらのバッテリーは、エネルギー密度が高く、サイクル寿命が長く、熱的および化学的安定性に優れていることで知られています。
- LiFePO4 バッテリーは、熱暴走のリスクが低く、発火の可能性が低いため、他のリチウムイオンバッテリーの化学的性質よりも安全であると考えられています。
B. 直列接続と並列接続が一般的に使用される理由の説明
- LiFePO4 リチウム電池では、さまざまな用途で特定の電圧と容量の要件を達成するために、直列接続と並列接続が一般的に使用されます。
- 直列接続では、複数のバッテリーをエンドツーエンドで順番に接続して、総電圧出力を高めます。
- 並列接続では、複数のバッテリーを並べて接続し、総容量と電流出力を増やします。
- 直列接続と並列接続を利用することで、ユーザーは特定のデバイスやシステムの電圧と容量のニーズに合わせてバッテリー構成をカスタマイズできます。
- この柔軟性により、電気自動車、再生可能エネルギー システム、ポータブル電子機器などの幅広いアプリケーションでの高い汎用性と互換性が可能になります。
II.直列接続のメリットと応用例
A. 直列接続の原理と動作の説明
- 直列接続では、複数の LiFePO4 リチウム電池が端と端で接続され、1 つの電池のプラス端子が次の電池のマイナス端子に接続されます。
- 直列接続の合計電圧は、個々のバッテリー電圧の合計です。
- 直列接続された各バッテリーを流れる電流は同じままですが、合計電圧は増加します。
リチウム電池を直列に接続する
B. 直列接続の利点についての説明
- 電圧の増加: 直列接続の主な利点の 1 つは、バッテリー システム全体の電圧を増加できることです。これは、適切な動作のためにより高い電圧レベルを必要とするアプリケーションに有益です。
- 維持される容量: 直列接続はバッテリー システムの全体的な容量には影響しません。各バッテリーはそれぞれの容量を保持するため、より長い実行時間と持続的な電力出力が可能になります。
C. 直列接続の応用分野の探索
- 電気自動車: 電気自動車では、効率的な推進に必要な高電圧を実現するために直列接続が一般的に使用されます。複数の LiFePO4 バッテリーを直列に接続すると、バッテリー パックの全体の電圧が電気モーターに電力を供給するのに必要なレベルに達します。
- 太陽エネルギー貯蔵システム: 直列接続は太陽エネルギー貯蔵システムでも利用されます。複数の LiFePO4 バッテリーを直列に接続することで、システムは効率的なエネルギーの貯蔵と利用に必要なより高い電圧を実現できます。これにより、太陽エネルギーを効果的に蓄え、供給することが可能になります。
電気自動車と太陽エネルギー貯蔵システムの両方で、LiFePO4 バッテリーを直列接続して使用すると電圧を高めることができ、システムの性能と信頼性が向上します。
Ⅲ．直列接続に関する考慮事項
A. 直列接続に関する潜在的な問題についての議論
- バッテリーの不均衡: 直列接続では、すべてのバッテリーが容量や内部抵抗などの特性が同様であることを確認することが重要です。バッテリー間に重大な不均衡がある場合、1 つまたは複数のバッテリーが過充電または過放電になり、性能の低下や損傷の可能性が生じる可能性があります。
- 充電/放電制御: 直列接続された LiFePO4 バッテリー システムでは、充電および放電プロセスの管理が不可欠です。適切に制御されていない場合、バッテリー間の充電または放電速度の変動により不均衡が生じ、バッテリー システムの全体的な性能と寿命が損なわれる可能性があります。
B. ソリューションの提供
- バランス充電: バランス充電システムを実装すると、直列接続におけるバッテリーの不均衡の問題に対処するのに役立ちます。充電のバランスをとると、各バッテリーが同じ量の充電を受けることが保証され、個々のバッテリーの過充電または過放電が防止されます。これは、アクティブなバランシング回路、または抵抗ベースのバランシングなどのパッシブな方法を使用することで実現できます。
- バッテリー管理システム (BMS): 直列接続された LiFePO4 バッテリー システムには、BMS の使用を強くお勧めします。 BMS は充電および放電プロセスを監視および制御し、各バッテリーが安全な制限内で動作することを保証します。過充電、過放電、極端な温度を防止し、全体の寿命を延ばし、バッテリー システムの性能を最適化します。
バランス充電と BMS の採用を通じてバッテリーの不均衡に対処することで、LiFePO4 バッテリー システムの直列接続に関連する潜在的な問題を効果的に軽減できます。これらのソリューションは、バッテリー間の均等な充電と放電を促進し、バッテリー システムの最適なパフォーマンス、寿命、安全性を保証します。
IV.並列接続のメリットと応用例
A. 並列接続の原理と動作の説明
- 並列接続では、複数の LiFePO4 リチウム電池が並べて接続され、プラス端子が一緒に接続され、マイナス端子が一緒に接続されます。
- 並列接続されたバッテリーの総容量は、個々のバッテリー容量の合計です。
- 並列接続されたバッテリーに流れる電流はバッテリー間で分割され、容量と出力が増加します。
リチウム電池を並列に接続する
B. 並列接続の利点についての説明
- 容量の増加: 並列接続の主な利点の 1 つは、バッテリー システム全体の容量を増加できることです。複数の LiFePO4 バッテリーを並列接続することにより、総容量が向上し、稼働時間の延長と電力利用可能時間の延長が可能になります。
- 強化された出力出力: 並列接続によりバッテリー間で電流を分配できるため、出力能力が強化されます。これは、高い電力需要または迅速なエネルギー供給を必要とするアプリケーションで特に有益です。
C. 並列接続の応用分野の探索
- エネルギー貯蔵システム: 並列接続は、住宅用または商業用バッテリー バンクなどのエネルギー貯蔵システムで広く使用されています。 LiFePO4 バッテリーを並列接続することで、システムはより高い容量を実現し、太陽光や風力などの再生可能エネルギーからより多くのエネルギーを貯蔵できます。これにより、自給自足性が向上し、需要のピーク時に蓄えられたエネルギーを利用できるようになります。
- 非常用電源：無停電電源装置（UPS）やバックアップ発電機などの非常用電源システムでも並列接続が採用されています。 LiFePO4 バッテリーを並列接続することで、これらのシステムは、停電や緊急時に重要な負荷をサポートするのに十分な容量と出力を提供できます。
エネルギー貯蔵システムや非常用電源では、LiFePO4 バッテリーを並列接続して使用することで、容量の増加と出力の向上が可能になり、最も必要なときに信頼性が高く持続的なエネルギーの利用可能性が確保されます。
V. 並列接続時の注意事項
A. 並列接続に関する潜在的な問題についての説明
- 不均一な充放電: LiFePO4 バッテリーを並列に接続すると、バッテリー間で不均一な充放電が発生する危険性があります。内部抵抗と容量の違いにより不均衡が生じる可能性があり、その結果、一部のバッテリーが他のバッテリーよりも多く充電されたり、より速く放電されたりすることがあります。これは、バッテリー システムの全体的なパフォーマンスと寿命に影響を与える可能性があります。
- 温度制御: 並列接続では、温度制御の点でも課題が生じる可能性があります。並列接続された 1 つ以上のバッテリーが充電または放電中に過剰な熱を発生すると、バッテリー システム全体の温度に影響を与える可能性があります。これにより、効率の低下、老化の加速、および潜在的な安全上の危険が生じる可能性があります。
B. ソリューションの提供
- バランスのとれた放電: バランスのとれた放電システムを実装すると、並列接続された LiFePO4 バッテリー システムにおける不均一な充電または放電の問題に対処できます。これには、放電プロセスを監視および制御するバッテリー管理システム (BMS) の使用が含まれ、各バッテリーが負荷に比例して寄与するようにします。個々のバッテリーの過放電を防止し、バッテリー容量の均等な利用を促進します。
- 温度監視システム: 並列接続された LiFePO4 バッテリー システムの適切な温度制御を確保するには、温度監視システムの利用が不可欠です。これらのシステムは、各バッテリーに温度センサーを配置して温度を継続的に監視します。バッテリーが安全な温度制限を超えた場合は、充電/放電速度を下げるか、適切な冷却を行うなど、適切な措置を講じることができます。
平衡放電を実装し、温度監視システムを採用することにより、LiFePO4 バッテリー システムの並列接続に関連する潜在的な問題に効果的に対処できます。これらのソリューションは、バッテリー容量の均等な利用を促進し、適切な温度管理を保証し、バッテリー システムのパフォーマンス、寿命、安全性を最適化します。
VI.直列接続と並列接続のケーススタディ
A. 直列接続と並列接続の代表的な事例の紹介
- 電気自動車: 電気自動車 (EV) は、多くの場合、効率的な推進のための電圧と容量の要件を満たすために直列接続と並列接続の両方を利用します。 LiFePO4 バッテリーは必要な高電圧を実現するために直列に接続され、全体の容量と電力出力を高めるために並列接続が使用されます。

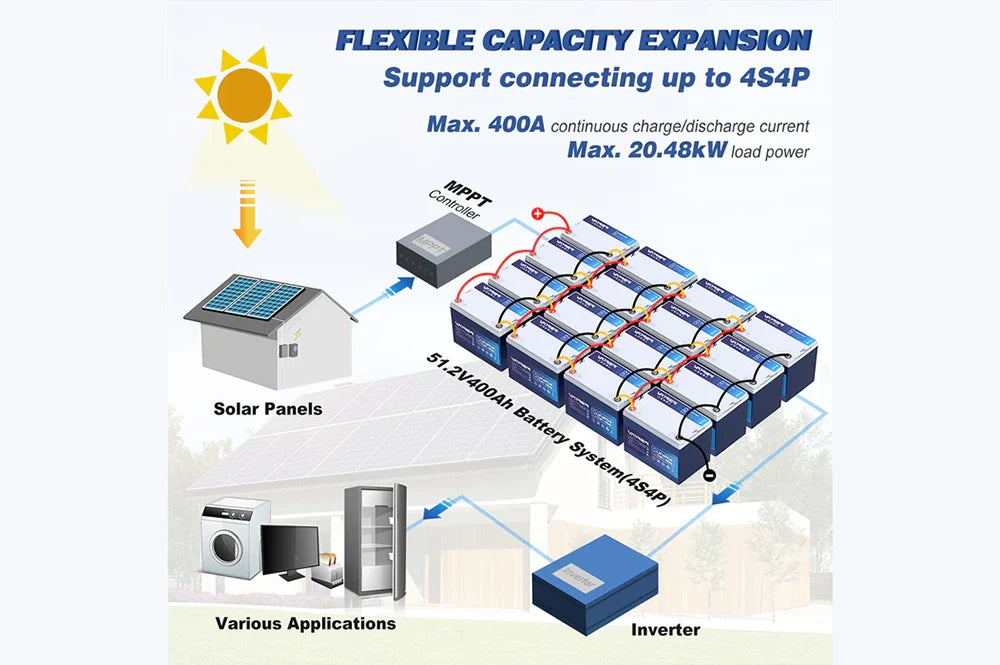

- 太陽エネルギー貯蔵システム: 太陽エネルギー貯蔵システムには通常、エネルギーの貯蔵と利用を最適化するために直列接続と並列接続が組み込まれています。直列接続はより高い電圧レベルを達成して効率的なエネルギー貯蔵を実現するために使用され、並列接続はシステムの容量を増加させてソーラーパネルからより多くのエネルギーを貯蔵します。
B. これらのケーススタディで直列接続と並列接続を使用した理由と結果の分析
- 電気自動車: EV の直列接続により高電圧が可能になり、出力が増加し、性能が向上します。これにより、EVの高速化と航続距離の延長が可能になります。一方、並列接続ではバッテリーパックの全体容量が増加し、駆動時間の延長と電力供給の持続が可能になります。 EV で直列接続と並列接続を組み合わせると、最適な電圧、容量、出力が得られ、性能と航続距離のバランスが取れます。
- 太陽エネルギー貯蔵システム: 効率的なエネルギー貯蔵に必要な高電圧を実現するには、太陽エネルギー貯蔵システムの直列接続が不可欠です。これにより、インバータとの互換性が向上し、エネルギー変換効率が最大化されます。一方、並列接続すると、蓄電システム全体の容量が増加し、より多くの太陽エネルギーを蓄えることができます。直列接続と並列接続を利用することで、太陽エネルギー貯蔵システムは太陽エネルギーを効果的に貯蔵および供給し、自給自足を促進し、送電網への依存を軽減します。
どちらのケーススタディでも、LiFePO4 バッテリー システムで直列接続と並列接続を使用することにより、電圧、容量、出力の最適化が可能になり、その結果、性能が向上し、稼働時間が長くなり、エネルギー貯蔵能力が向上します。これにより、電気自動車はより高速でより長い航続距離を達成できる一方、太陽エネルギー貯蔵システムはより多くのエネルギーを貯蔵し、需要のピーク時に信頼性の高い電力を供給することができます。
12V 460Ahバッテリー4本を2直列2並列構成で接続
VII.結論
A. 直列接続と並列接続の利点と応用シナリオのまとめ
- 直列接続: 直列接続には電圧が増加するという利点があり、電気自動車や太陽エネルギー貯蔵システムなど、より高い電圧レベルを必要とするアプリケーションに適しています。複数の LiFePO4 バッテリーの電圧を組み合わせることで、効率的な推進とエネルギー貯蔵が可能になります。
- 並列接続: 並列接続により、容量が増加し、出力が強化されるという利点があります。エネルギー貯蔵システムや非常用電源など、より長い実行時間と高い電力需要を必要とするアプリケーションに適しています。並列接続により、LiFePO4 バッテリーの容量を組み合わせて、持続的な電力と長時間の動作を実現します。
B. 直列接続と並列接続の適切な使用と管理の重要性を強調する
- LiFePO4 バッテリー システムの最適な性能、寿命、安全性を確保するには、直列接続と並列接続の適切な使用と管理が非常に重要です。
- バッテリーの不均衡、充放電制御、温度制御、およびシステム全体の監視に注意を払う必要があります。
- 潜在的な問題に対処し、バッテリー システムの健全性を維持するには、バランス充電、バッテリー管理システム (BMS)、温度監視システムなどのソリューションを実装する必要があります。
直列接続と並列接続の利点とアプリケーション シナリオ、およびそれらを適切に使用するための考慮事項と解決策を理解することが重要です。これらの接続を注意深く管理し、適切な対策を講じることにより、LiFePO4 バッテリー システムの性能と信頼性を最大限に高めることができ、さまざまな用途で効果的に使用できるようになります。
